此套儀器是在泰勒霍普森非常受歡迎的Talyrond 565系列儀器的基礎上開發的。對于大尺寸軸承及非對稱轉動工件的測量，該系列儀器特別受歡迎。
QQ在線咨詢聯系方式公司電話：86(21)50473900

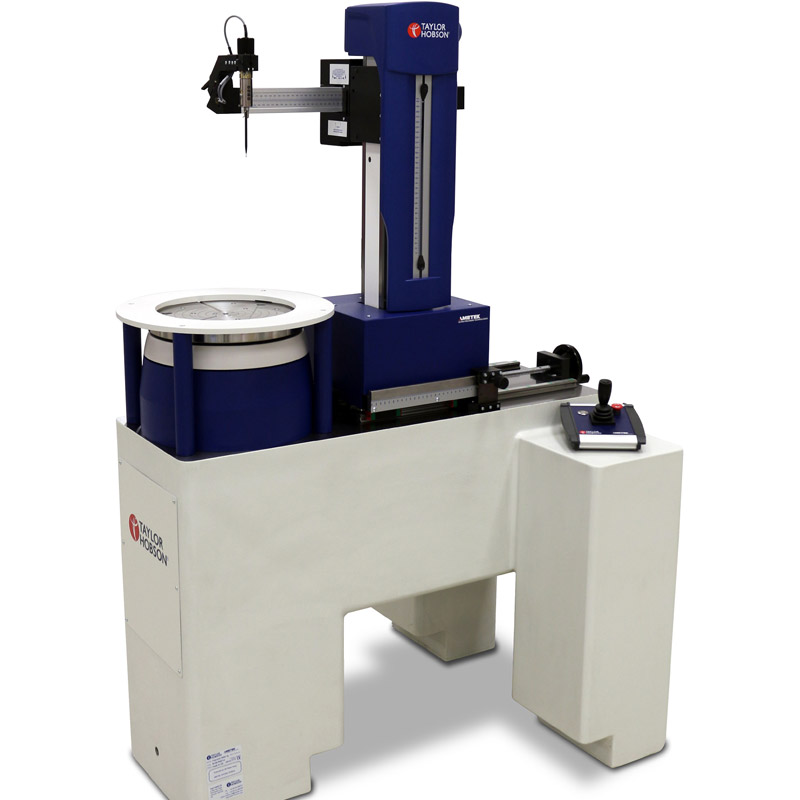

Talyrond 565/585XL
測量大尺寸組件的高精度設備
儀器可自動調心與調平及自動標定傳感器，因而提高了測量效率。
該系統有兩套裝置供用戶選擇，既全自動控制測量頭轉動及手動控制測量頭轉動。此兩項技術都可測量形狀非常復雜的工件。
|
Talyrond 500XL，采用可調整工件方位的無摩擦氣體軸承主軸及精密立柱來測量大組件。 |
|
|
被測零件的直徑可達1米對于大尺寸軸承及非對稱轉動工件的測量，該系列儀器特別受歡迎。此套儀器是在泰勒霍普森很受歡迎的Talyrond 565系列儀器的基礎上開發的。該系統采用可調整工件方位的無摩擦氣體軸承主軸及精密立柱，可測量軸承直徑達１ｍ。 |
可再生的測量結果通過數十年的經驗，精密加工的專業知識和FEA優化設計相結合可以提供低噪音和近乎完美的機械測量軸的運行。從測量結果來看，通過使用可追溯的標準和*享算法可以進一步增強有效地消除了對測量結果的影響因素。 |
|
●具有橫向跟蹤式功能的自動調心與調平 ●自動標定傳感器 ●自動轉動測量頭及手動轉動測量頭等兩項技術 |
●垂直直線度測量立柱高達900mm ●大直徑測量，多種尺寸選擇的立柱及300mm的橫臂 ●Ultra軟件可進行溯源至國家和國際標準的全面測量 |
|
|
|
|
非對稱動力組件 |
大直徑高精度軸承 |
小型噴氣發動機和渦輪發動機部件 |
|
測量的不對稱動力傳動系組件 |
測量大直徑精密軸承 |
測量小型噴氣發動機和渦輪組件 |
|
大部分組件都是不對稱的，如果用傳統的圓度儀去測量的話，會比較難。而XL系列的測試范圍都設計成比較大的并且適合測試，如連桿、發動機的缸體和缸蓋等。以及可以測量非對稱的曲軸，活塞，閥門和氣缸套，使之成為市場上非常通用的圓度系統。 |
Talyrond 565/585XL即將推出的可調整工件方位的無摩擦氣體軸承主軸及精密立柱。可以測量大直徑軸承，得益于具有72,000數據點分辨率的高精度編碼器，具有精度高，以及很高的精度分辨率的特點。加上系統測量圓度/平整度能力，每個XL系列設備具有諧波和速度分析軟件，使它成為強大的軸承表面分析工具。 |
無論是發動機零部件供應商還是制造、維修商，XL系列可以通過圓度、平整度和形狀分析，幫助控制發動機效率和縮短發動機的建造時間。參數，如偏心和跳動可以添加到他們的角度方向，可以實現預測以及控制失衡的情況，尤其是在組件堆疊的情況下。如諧波分析和速度分析等特征，可以提供關于信息振動和噪聲的進一步預測。 |
|
行業應用 |
||
|
●汽車行業 ●航空航天 ●軸承 |
●液壓 ●光學 ●工業廠房 |
|
