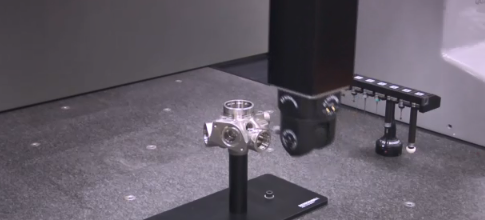

PH20是雷尼紹公司全新推出的又一款創新測量產品，它大大改進了坐標測量機 (CMM) 的性能。這是開發用于REVO測量系統的五軸技術用于各種規格坐標測量機的觸發應用。
QQ在線咨詢聯系方式公司電話：86(21)50473900
|
傳統觸發測量方法依靠加快坐標測量機的三軸運動速度進行快速測量，PH20與之不同，它采用為REVO系統（曾獲得多項殊榮）開發的測座運動技術，可在較高的測量速度下將坐標測量機的動態誤差降至很低。 PH20特別的“測座碰觸”可以僅通過移動測座而不是坐標測量機結構，來采集測量點。可以更快地采集測量點，并且提高了精度和可重復性。 |
|
|
此外，五軸聯動可省去測座旋轉定位時間。綜合上述因素，這些速度的顯著提高使得新系統的測量效率比傳統系統提高了兩倍。 |
測量效率顯著提高PH20的特別“測座碰觸”可以僅通過移動測座、而不是坐標測量機結構來采集測量點。僅使用測座的快速旋轉運動，可更快地采集測量點，并且提高了精度和重復性。此外，五軸運動可省去旋轉測座的時間。綜合上述因素，這些速度的顯著提高使得新系統的測量效率比傳統系統 提高了兩倍。 |
在任意角度均易于測觸特征PH20的無級定位能力可保證很好的工件測量，很大限度地減少測針的更換次數。五軸同步運動通過很大限度減少工件周圍測座旋轉所需的空間，實現在坐標測量機上可測量較大工件。 PH20使用工件坐標系自動對齊，可避免測針碰撞， 而且無需精密夾具。 |
|
|
|
性能更佳 |
|
快速校準為PH20開發的特別的“推論校正”技術可以一次確定測座方向和測頭位置，可實現 以任意測座角度完成后續測量。（如果需要提高測量精度，可循工件特定方向個別校 正測頭端部。）由于為符合質量管理程序或在測頭碰撞后，定期重復進行校正過程，因此日積月 累，可以節省大量的時間。 |
|
內置行業標準TP20測頭PH20測座的用戶可以直接配用一系列成熟的TP20測頭模塊，提供各種測力、方向感應選項和加長桿，以滿足應用需求 *。磁力式模塊可提供碰撞保護，并可以利用 MCR20NI交換架實現自動交換。* 不包括高測力模塊 |
|
觸發測量性能顯著提高● 重復性 – 使用“測座碰觸”方法時獲得提高● 精度 – 通過使用基于特征方向的校正和“測座碰觸”而獲得提高 ● 預行程偏差 – 自動補償 ● 模塊交換 – 端部偏置自動修正
|
在新購坐標測量機上使用或用作現有設備改造● 設計緊湊 – 適合各種使用刀柄或軸套安裝的坐標測量機● 雷尼紹坐標測量機控制器 – 與I++DME通信協議兼容，適用多種測量軟件 ● 可重復定位測座兼容性 – 在多數情況下，無需修改現有程序 ● 內置TP20測頭 – 可實現現有設備的重復使用 ● 機械軸承 – 無需氣源
|
