Form Talysurf PGI NOVUS 可以運用于滾柱軸承的快速測量

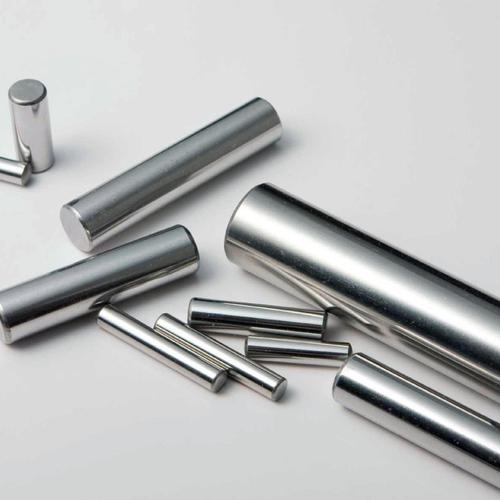

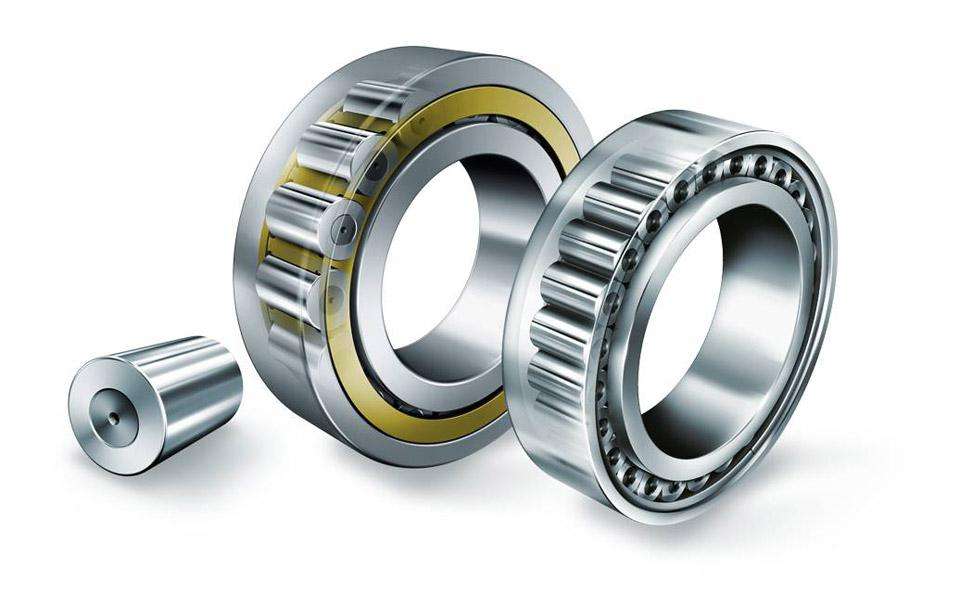

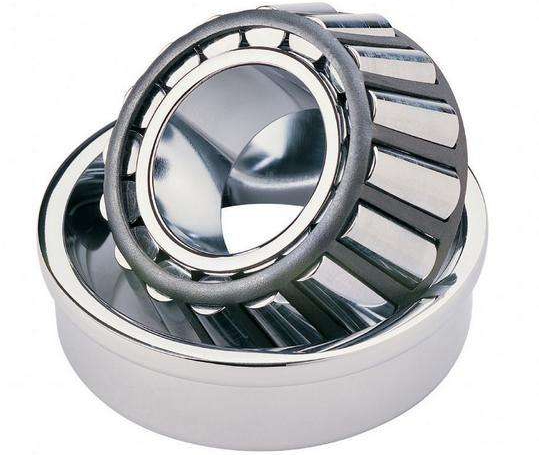

根據不同軸承的應用場合或領域，使用者們會使用大量不同形狀和規格的軸承滾子，圓柱滾子、圓錐滾子和滾針是其中較為常見的幾種。軸承滾子的表面需要有很好的粗糙度、形狀和尺寸精度，來保證在裝配之后能得到低噪聲和高負載的成品。
使用泰勒霍普森的Form Talysurf®PGI NOVUS 粗糙度輪廓儀和Metrology 4.0軟件，在不依賴外部夾具基準的情況下，使用獨特、快速和精確的測量方案，測量軸承滾子的四個完整面。

關于滾柱軸承的快速測量

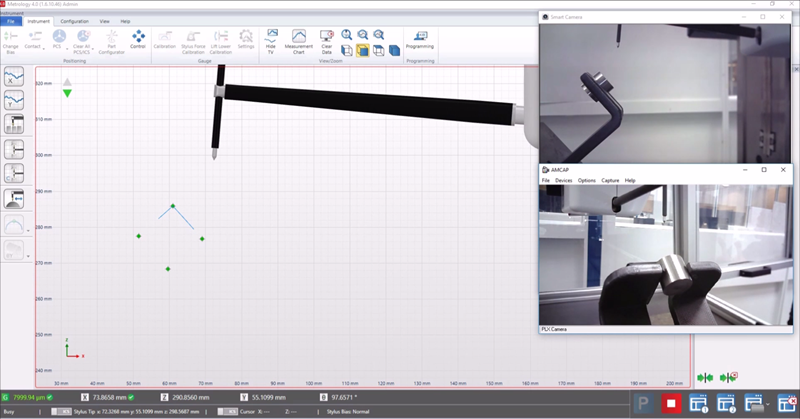

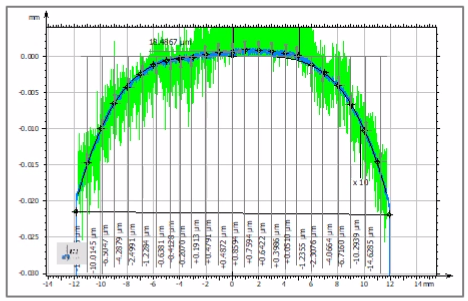

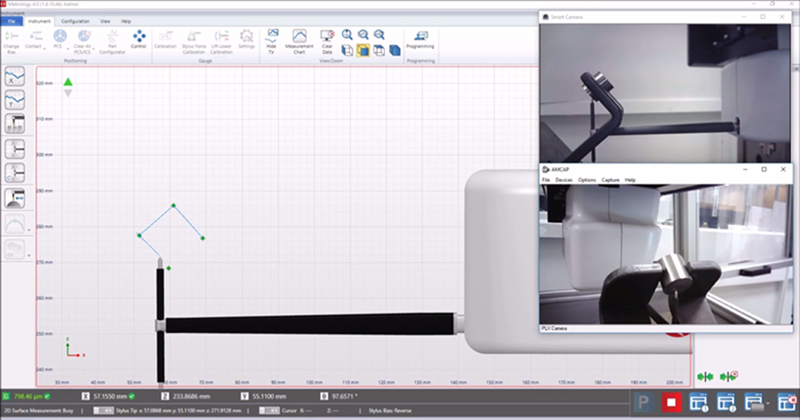

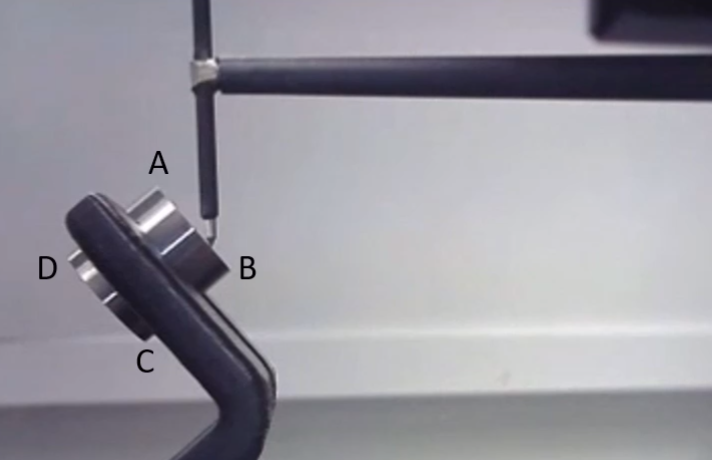

	1.滾柱軸承以45°裝夾--允許測量所有4條邊! 2.采用與設計相匹配的快速參考測量方式 3. 自動定義A,B,C,D四個點 4. 在四條邊上執行測量 5.自動進行全面詳細的分析，包括： ? DXF對比和殘余公差表格 ? 滾柱頂點至端面的X偏移量 ? 相對于滾柱頂點的落差 ? 直徑 ? 粗糙度和波紋度...

結論：
這種測量方法很大地提高了測量效率，從而提高軸承的產量。通過PGI NOVUS的高精度雙向傳感器可以得到精確的參數和尺寸，來確保軸承的良好表現。零件的自動對準功能可以避免操作的失誤，同時也提升了測量結果的可信度。

關于泰勒霍普森

---

英國泰勒·霍普森是精密計量公司, 專業從事計量產品的設計、研發和生產。泰勒·霍普森成立于1886年, 分別于1941年和1949年發明了世界上第一臺粗糙度輪廓儀和世界上第一臺圓度儀, 并參與制定了多項國際計量標準，一直以來帶領著精密計量技術的發展。 泰勒·霍普森為精密光學、汽車、軸承、機床、航空航天、電子、半導體、材料、醫療、計量院、科研院所及高校等行業提供專業的接觸式和非接觸式計量解決方案。
