快速且高精度三維檢測挖掘機斗桿軸孔

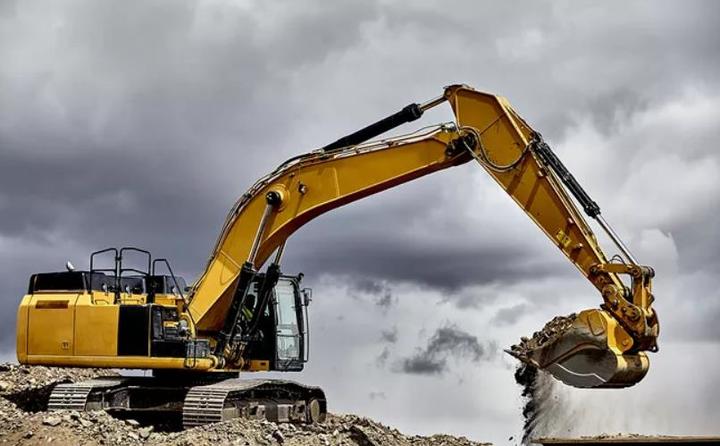

挖掘機作為基建項目主要的工程機械之一，其整體性能的好壞，直接影響基建項目的進度。

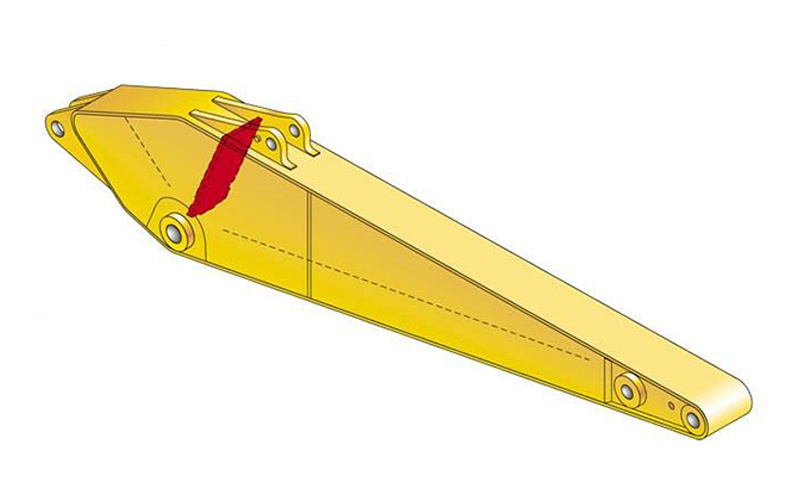

挖掘機由多個部件組成，其中的斗桿（即小臂）是挖掘作業中運動較為頻繁、幅度較大的部件，更是不可缺少的。

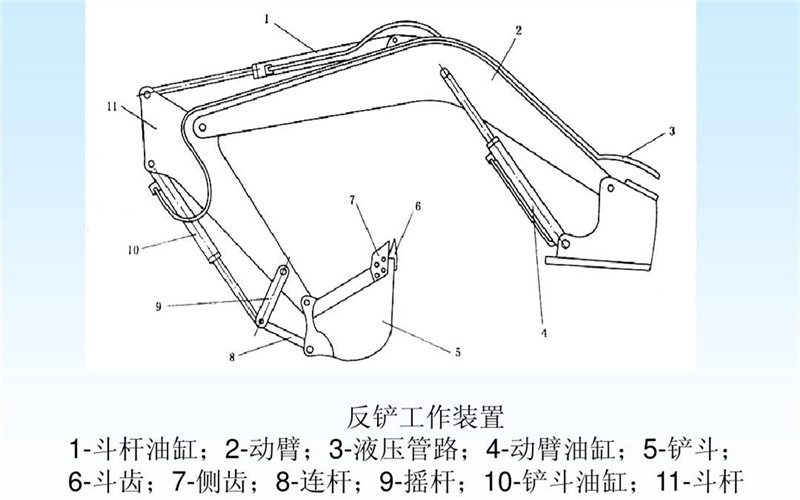

斗桿通過軸孔與工作機構連接，工作機構工作時所承受的沖擊載荷先作用在斗桿上，因此斗桿的加工制造技術要求非常高。
如果斗桿軸孔制造時無法達到設計要求，會導致鏟斗作業時產生晃動，直接影響挖掘機作業效率，同時還會降低挖掘機的使用壽命，增加故障率。
因此在制造時對斗桿裝配軸孔的檢測，十分重要！
可是普通的三維掃描儀測量斗桿軸孔速度非常慢，且精度不高，完全無法滿足要求。

思看三維掃描儀解決方案

TRACKSCAN跟蹤式三維掃描儀，無須貼點，測量距離長達10m，快速獲取挖掘機斗桿精準的三維數據，配合TrackProbe光筆，可實現15m超長接觸式測量，快速簡單地獲取斗桿軸孔高精度三維數據。

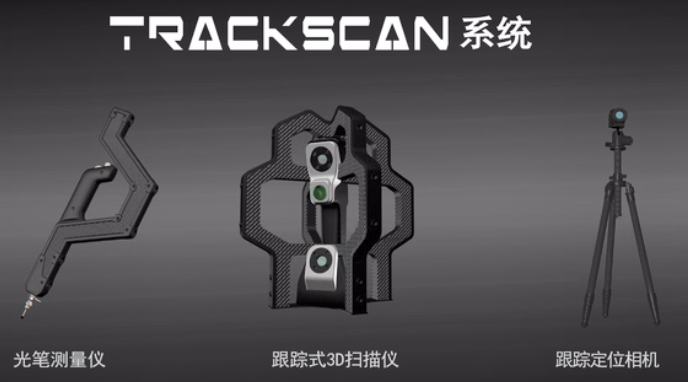

TRACKSCAN跟蹤式三維掃描儀 ● 主動跟蹤 ● 無需貼點 ● 支持硬測頭檢測

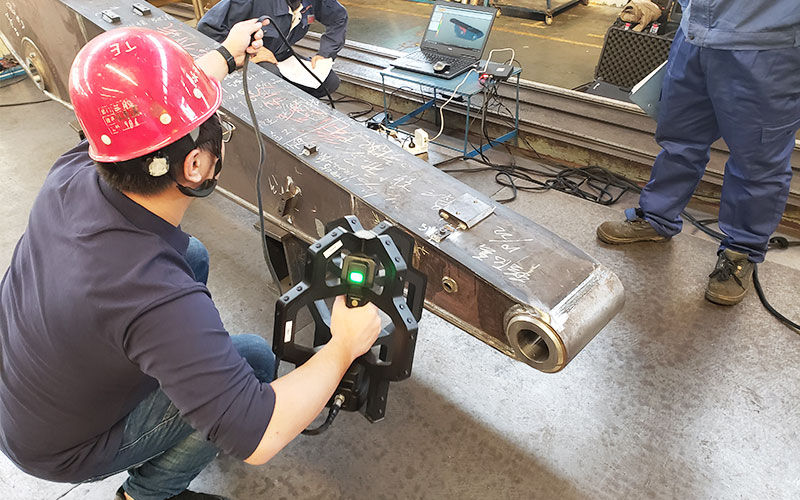

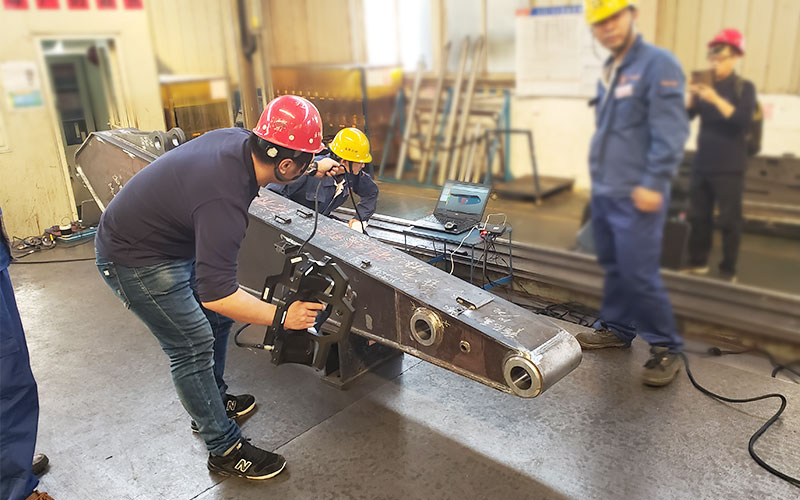

STEP 1. 進行三維掃描，光筆軸孔測量；（斗桿尺寸：長3000mm，寬650mm）

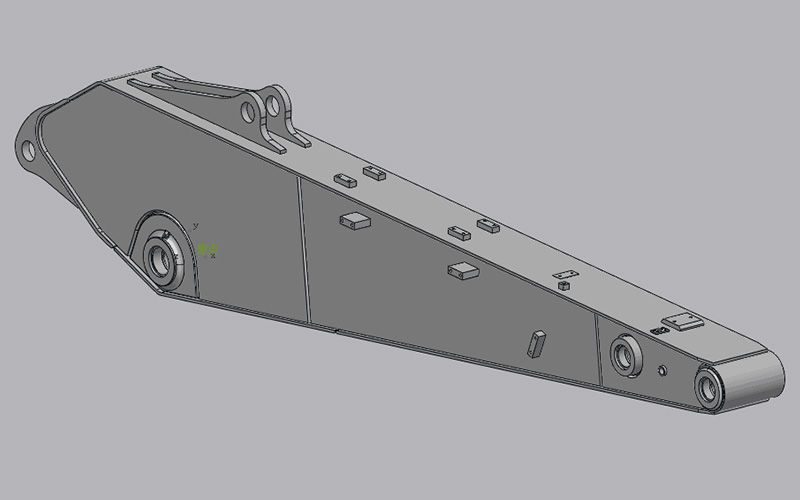

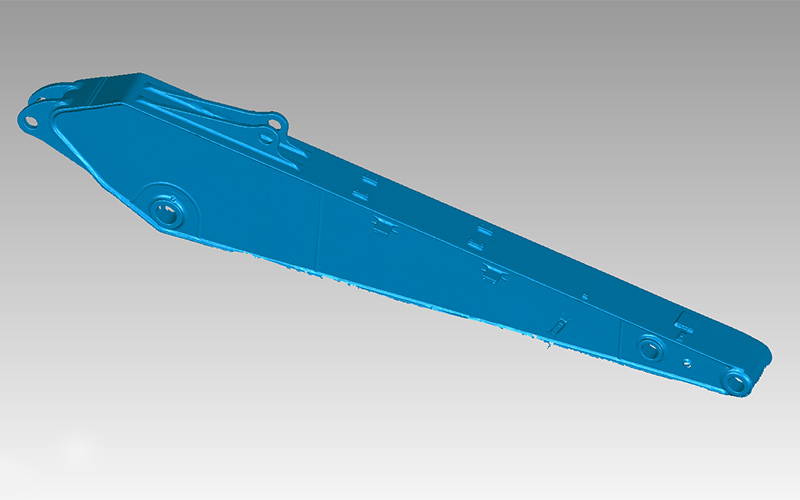

STEP 2. 獲取高精度STL數據；	STEP 3. 比對原有設計CAD數據；

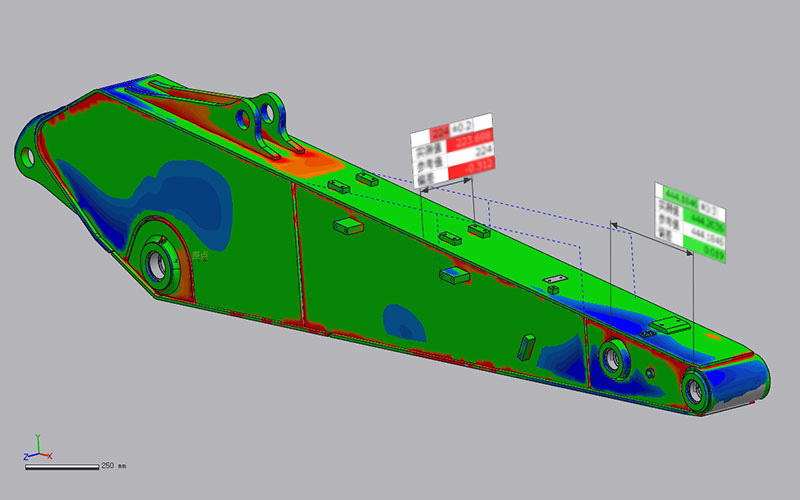

STEP 4. 獲取軸孔具體偏差數值；
	TRACKSCAN跟蹤式三維掃描儀，挪威進口，高品質，30余年工業測量技術沉淀，配合光筆接觸式三維測量，快速獲取挖掘機斗桿裝配軸孔精準三維數據，比對原有設計CAD數據，獲得精準偏差數值，提高了制造商后期加工矯正的工作效率。 備注：掃描+數據處理共計用時15min。

應用拓展—（變形檢測）

---

挖掘機斗桿屬大型焊接件，在實際生產過程中會產生的焊接變形，同時內部會存在部分的殘余應力，這是不可避免的。
焊接變形對結構安裝精度有很大影響，過大的變形將顯著降低結構的承載能力，影響斗桿的使用壽命，變形嚴重時甚至會產生局部撕裂現象，增加矯正和機械加工的成本，造成不必要的浪費。
TRACKSCAN跟蹤式三維掃描儀獲取的挖掘機斗桿表面整體精準的STL數據，比對原有CAD數據，獲得具體變形偏差數值，高效完成三維檢測。為后期矯正、加工提供精準的數據支持，有效降低成本，縮短制造周期，提高生產效率。
