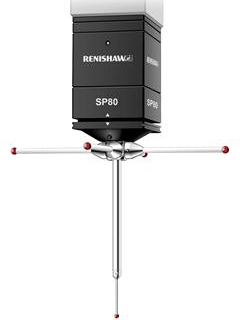

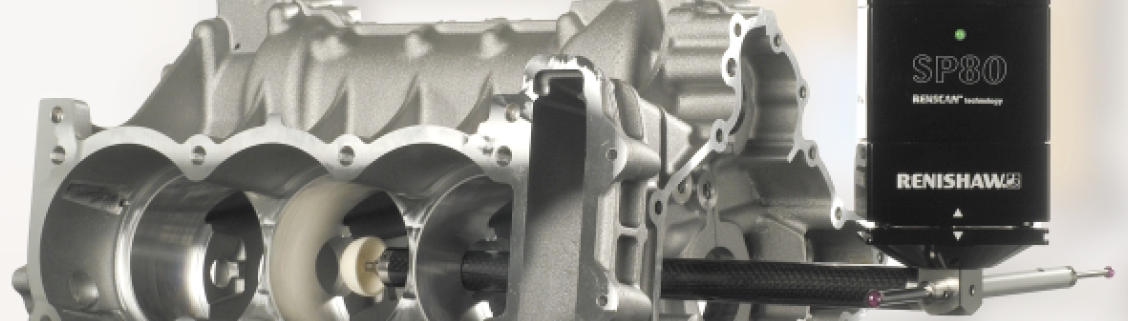

SP80軸套式安裝掃描測頭采用數字刻度和讀數頭技術，加上雷尼紹創新的分離光學測量原理，即使配用長測針也能夠提供卓越的掃描性能。 通過搭配長達1000 mm，重500 g的測針（包括不受平衡影響的星形配置），SP80可以測觸工件較深部位。雷尼紹的M5測針用于配合SP80使用，以確保其達到非常好的性能。 |
|

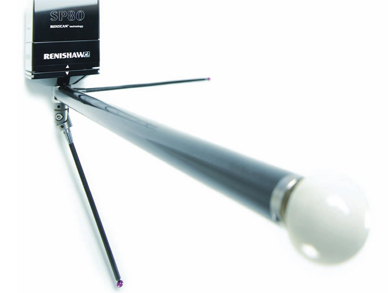

系統主要優點：● 使用能提供0.02 μm分辨率的數字讀數頭，實現*高精度掃描● 可配用長達1000 mm，重500 g（不平衡）的大直徑/偏重測針 ● 由于測頭內的低懸浮質量，可實現快速動態響應 ● 可重復測針交換，方便快速、靈活檢測工件 |
|
優異的性能，可靈活使用測針 |
|
可分離的測針吸盤允許測針配置之間快速、可重復交換，從而避免了重新標定，很大提高了生產效率，并為應用匹配非常好的解決方案。 |
|
快速測針交換，很大限度提高生產效率 |
|
測針交換的靈活性是雷尼紹測頭設計的關鍵部分。SP80使用模塊交換架系統 (MRS2)，可與其他掃描測頭（REVO、SP25M和SP600）以及ACR3自動交換架兼容。 用于SP80 (SCP80) 的多測頭交換端口可連接在MRS2橫梁上的任意所選位置，具體取決于您的應用中采用的測針組合的空間要求。 |
 |
SP80測針交換系統套裝1（600mm橫梁規格） |
||
|
描述 |
數量 |
質量（Kg） |
|
|
MRS套裝 #2 |
1 |
3.5 |
|
|
SH80 |
1 |
0.24 |
|
|
SCP80 |
2 |
2.1 |
|
|
支架板（輔助板） |
1 |
8 |
|
|
ACR3緊固螺釘 |
1 |
0.05 |
|
|
質量（Kg） |
13.89 |
||
|
SP80測針交換系統套裝2（1000mm橫梁規格） |
|||
|
描述 |
數量 |
質量（Kg） |
|
|
MRS套裝 #3 |
1 |
3.7 |
|
|
SH80 |
3 |
0.48 |
|
|
SCP80 |
4 |
4.2 |
|
|
支架板（輔助板） |
1 |
8 |
|
|
ACR3緊固螺釘 |
1 |
0.05 |
|
|
質量（Kg） |
16.43 |
||
套裝配置
|
SP80主裝置 |
||
|
描述 |
質量（Kg) |
備注 |
|
SP80測頭套件#1 |
2.6 |
一個SP80主裝置，SH80，KM80，和φ8x60mm測針 |
|
SP80部件 |
||
|
描述 |
質量（Kg) |
數量 |
|
SP80適配器 |
0.3 |
1 |
|
SP80測頭電纜 |
0.1 |
1 |
|
SP80 EXT電纜 |
0.2 |
1 |
|
IU 80 |
0.51 |
1 |
|
SP80電源箱 |
1 |
1 |
|
OPT200S-MPP2 |
0.2 |
1 |
|
OPT200附件 |
0.4 |
1 |
|
Control ROM(主機） |
0.01 |
1 |
|
Control ROM（可選） |
0.01 |
1 |
|
質量（Kg)） |
3.73 |
|
